वेफर चेक वाल्व फैबिया इंडस्ट्री वाल्व मानक शब्द रोकें मध्यम बैकफ्लो

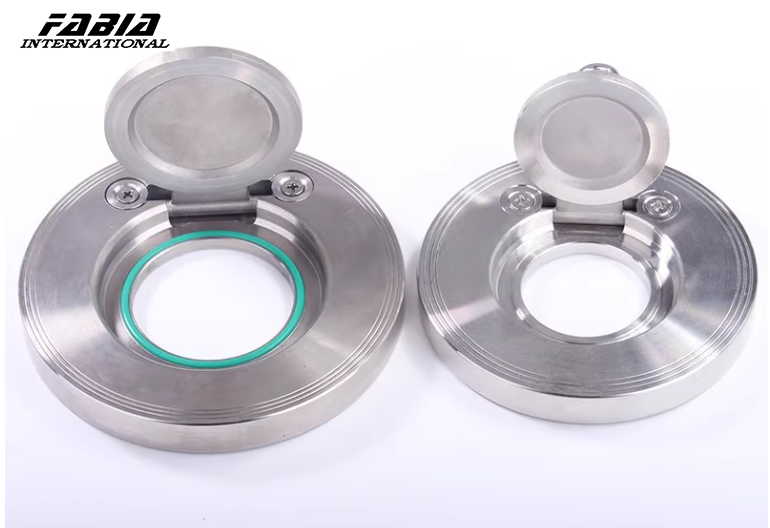

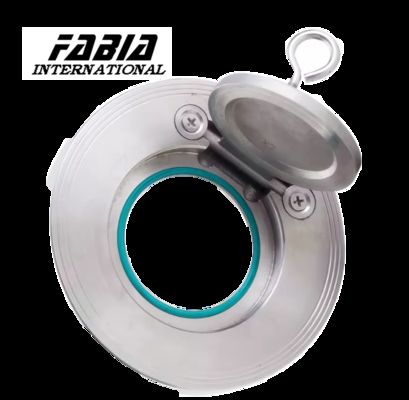

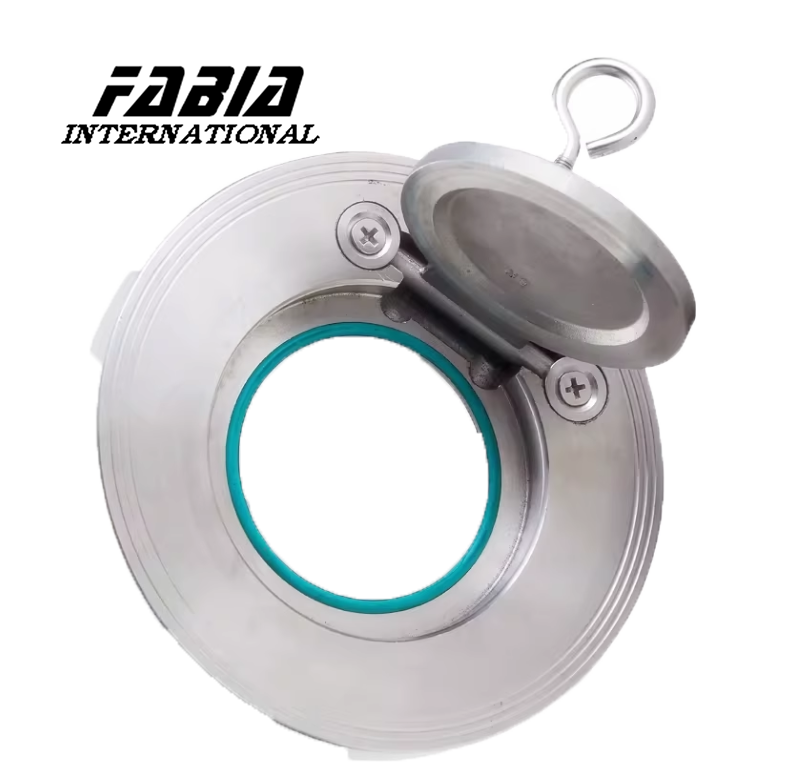

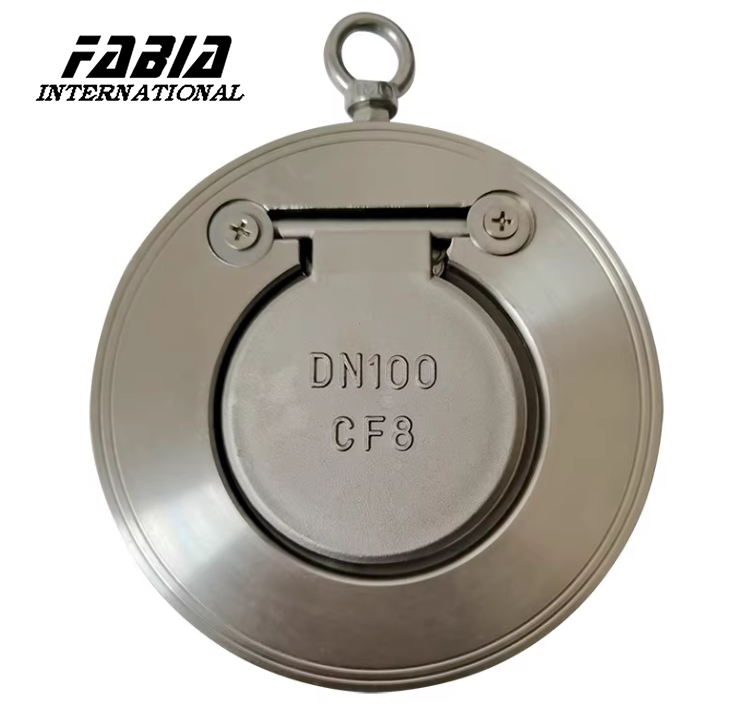

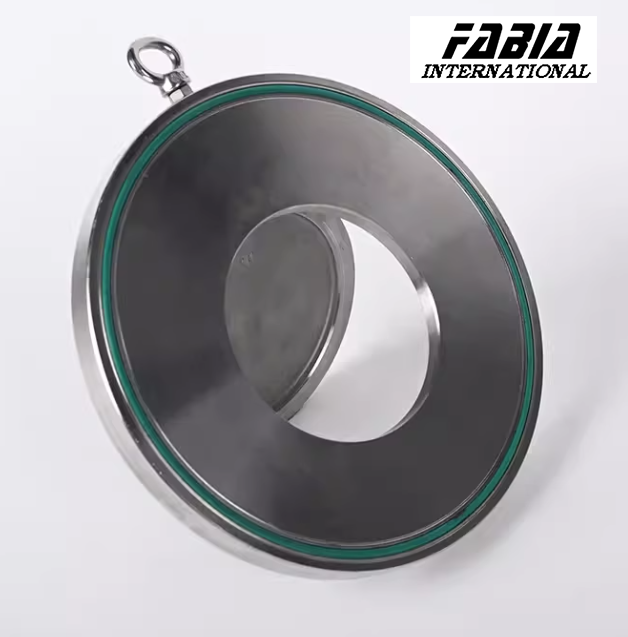

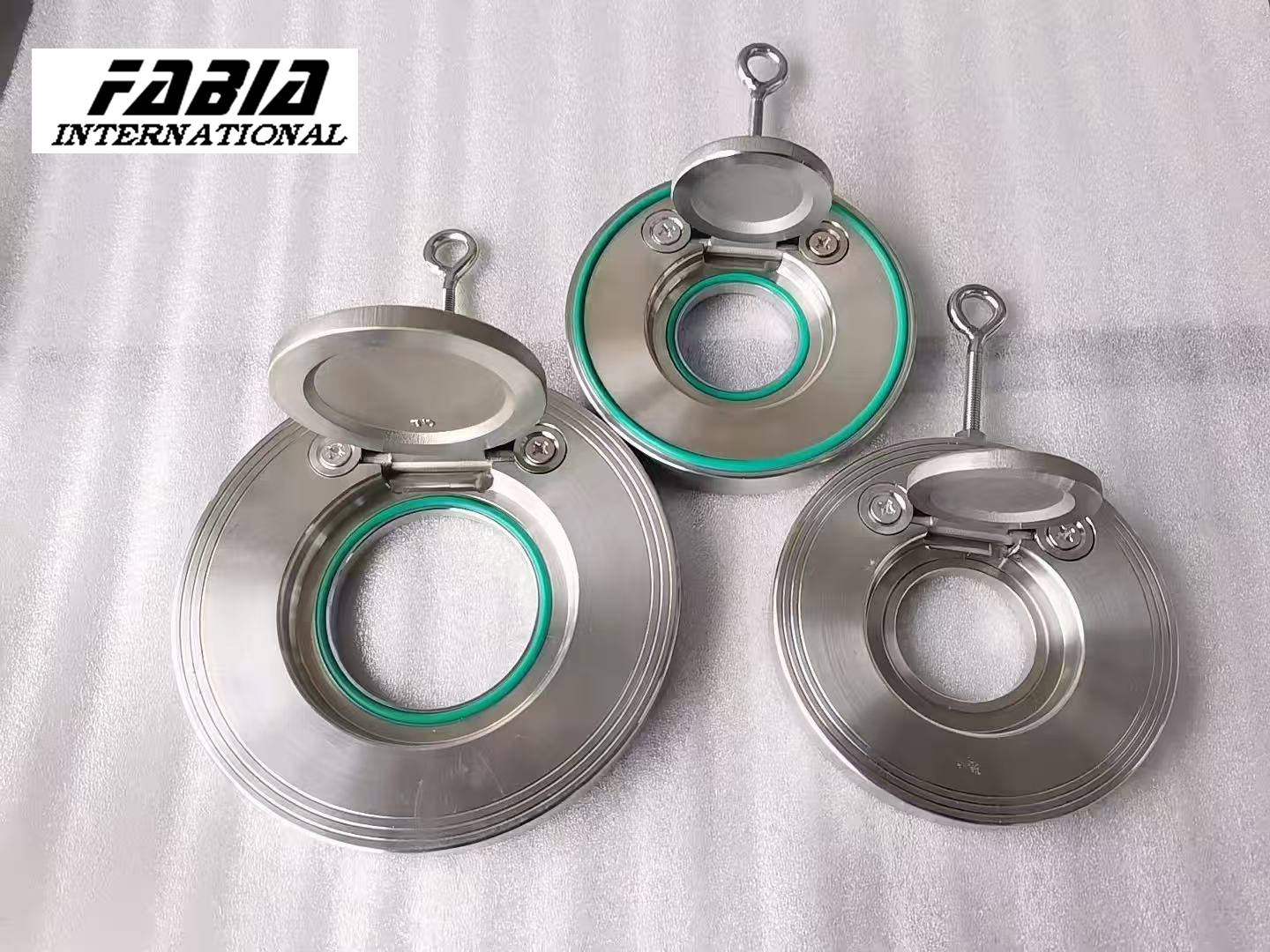

‌उत्पाद परिचय: वेफर चेक वाल्व‌

थिन-वेफर स्विंग चेक वाल्व एक अल्ट्रा-कॉम्पैक्ट चेक वाल्व है जिसमें एक साधारण संरचना, सौंदर्यवादी रूप से मनभावन डिजाइन, हल्के निर्माण और आसान स्थापना की विशेषता है। यह विशेष रूप से जल आपूर्ति प्रणालियों, पेट्रोलियम, रासायनिक, धातुकर्म और अन्य औद्योगिक क्षेत्रों के लिए उपयुक्त है।जहां स्थापना स्थान सीमित है‌।

‌समारोह:‌
पाइपलाइन सिस्टम में स्थापित, इसके प्राथमिक कार्य ‌ हैंमध्यम बैकफ़्लो को रोकें‌, पंपों और उनके ड्राइव मोटर्स के रिवर्स रोटेशन से बचें, और कंटेनरों से मीडिया का निर्वहन करें। इसका उपयोग सहायक प्रणालियों के लिए पूरक पाइपिंग पर भी किया जा सकता है जहां दबाव मुख्य प्रणाली से अधिक हो सकता है। सामग्री चयन के आधार पर, यह विभिन्न मीडिया को ले जाने वाली पाइपलाइनों के अनुकूल है। पाइपलाइन के एक अभिन्न द्रव घटक के रूप में, इसकी डिस्क खोलने/समापन प्रक्रिया सिस्टम के क्षणिक प्रवाह स्थिति से प्रभावित होती है; इसके विपरीत, डिस्क की समापन विशेषताएं द्रव प्रवाह की गतिशीलता को प्रभावित करती हैं।

‌तकनीकी मापदंड:‌

• ‌मॉडल:‌ "वेफर चेक वाल्व" (मानक उद्योग शब्द) के रूप में अनुवादित।
• ‌लागू मानक:‌ नाममात्र का दबाव PN1.6MPA ~ 42.0MPA, Class150 ~ 2500lb; नाममात्र व्यास DN15 ~ 1200 मिमी, NPS 1/2 "~ 48"।
• ‌परिचालन तापमान:‌ -196 ° C ~ 540 ° C।
• ‌शरीर की सामग्री:‌ कार्बन स्टील, स्टेनलेस स्टील, आदि।
• ‌संगत मीडिया:‌ पानी, भाप, गैस, तेल उत्पाद, एसिड, आदि।

‌उत्पाद वर्णन:‌
वेफर स्विंग चेक वाल्व एक ‌ हैअति-पतली डिजाइन‌ एक कॉम्पैक्ट संरचना और एक एकल-डिस्क कॉन्फ़िगरेशन का उपयोग करना। एक एकीकृत ओ-रिंग सुनिश्चित करता है ‌उत्कृष्ट सीलिंग प्रदर्शन‌। पारंपरिक स्विंग चेक वाल्व की तुलना में, यह श्रृंखला सहित लाभ प्रदान करती है:

• ‌शून्य बाहरी रिसाव।‌
• ‌किसी भी अभिविन्यास में स्थापित करने योग्य।‌
• ‌बेहतर सीलिंग क्षमता।‌
• ‌न्यूनतम रैखिक कंपन।‌
• ‌कम दबाव ड्रॉप।‌
• ‌शून्य सीट की अंगूठी पहनें।‌

‌काम के सिद्धांत:‌
वाल्व एक ‌ को रोजगार देता हैआंतरिक रूप से घुड़सवार घुमाव-हाथ स्विंग तंत्र‌। डिस्क एक पिवट पिन के चारों ओर घूमती है: द्रव प्रवाह मार्ग को पारित करने की अनुमति देने के लिए डिस्क को खुला धक्का देता है। प्रवाह के उलट होने पर, डिस्क अपने स्वयं के वजन और रिवर्स फ्लो माध्यम के बल के नीचे स्वचालित रूप से बंद हो जाती है।

‌उत्पाद की विशेषताएँ:‌

1. ‌रैपिड डिस्क क्लोजर‌ पानी के हथौड़ा के दबाव को कम करता है।
2. ‌कॉम्पैक्ट संरचना, छोटे पदचिह्न और हल्के‌।
3. डिस्क पूरी तरह से ‌ के तहत खुलती हैन्यूनतम अंतर दबाव‌।
4. ‌अप्रतिबंधित प्रवाह पथ‌ कम द्रव प्रतिरोध सुनिश्चित करता है।
5. ‌उत्तरदायी प्रचालनऔरविश्वसनीय मुहर प्रदर्शन‌।
