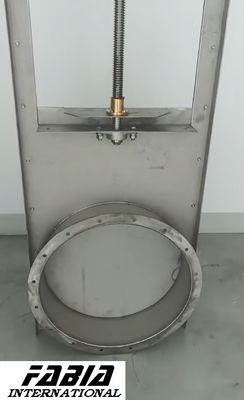

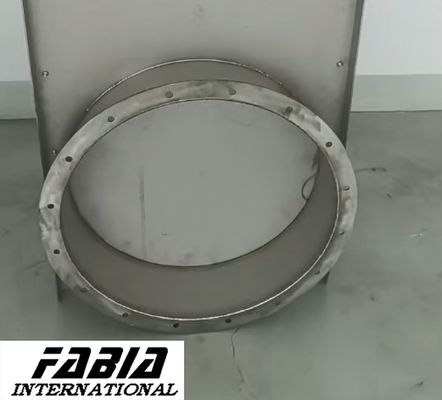

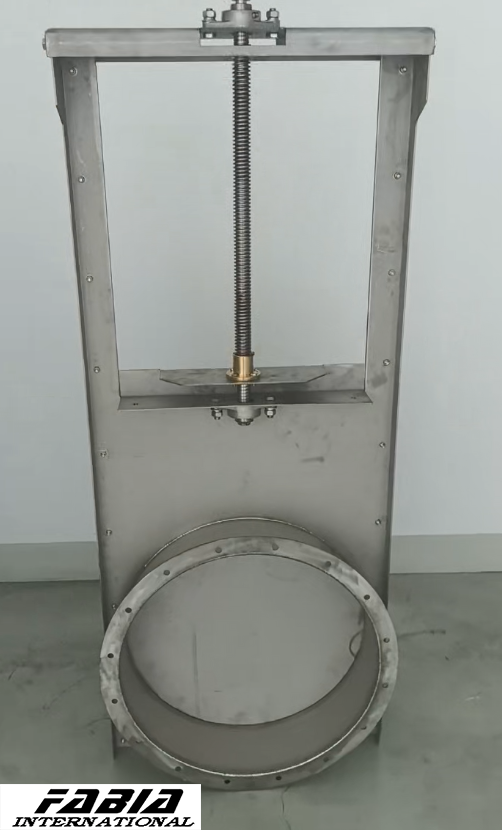

विद्युत पवन चक्र वर्ग प्लग-इन वाल्व स्टेनलेस स्टील

प्लग वाल्व की संरचना‌

संरचना मुख्य रूप से निम्नलिखित मुख्य घटकों से बनी हैः

1. ‌वाल्व शरीर‌
   मध्यम प्रवाह चैनल प्रदान करने वाला आवास, एक के साथ डिज़ाइन किया गया हैनाली रहित संरचनामध्यम जाम को रोकने के लिए।झुका हुआ प्लग वाल्वसामग्री के संचय से बचने के लिए प्लग प्लेट को ऊर्ध्वाधर दिशा के सापेक्ष कोण पर रखा गया है।

2. ‌प्लग प्लेट (गेट ब्लेड)‌
   मुख्य चलती घटक, जिसमें आमतौर पर एक चाकू-द्वार या कंकड़ के आकार की संरचनाइसकी सतह में पाइप बोर के अनुरूप एक गोल या वर्ग उद्घाटन होता है। रैखिक अनुवाद चैनल के उद्घाटन/बंद होने को नियंत्रित करता है।झुकाव डिजाइनसामग्री के निर्माण के मुद्दों को और हल करता है।

3. ‌सीलिंग संरचना‌

   • ‌नरम सील/हार्ड सील: मध्यम विशेषताओं के आधार पर चुना गया, जिसमें एक फ्लोटिंग वाल्व सीट डिजाइनके साथस्वतः पहनने की भरपाई.
   • ‌विशेष सीलिंग सामग्रीउदाहरण के लिए, धुआं गैस वाल्व का उपयोगहीरे के आकार की मिश्रित प्लेटें, एक के साथ संयुक्तसील वायु प्रणालीशून्य रिसाव के लिए।
   • ‌कंकड़ सील करने की सतहविद्युत प्लग वाल्वों में एक50° कील कोणएक स्व-लॉकिंग सील.

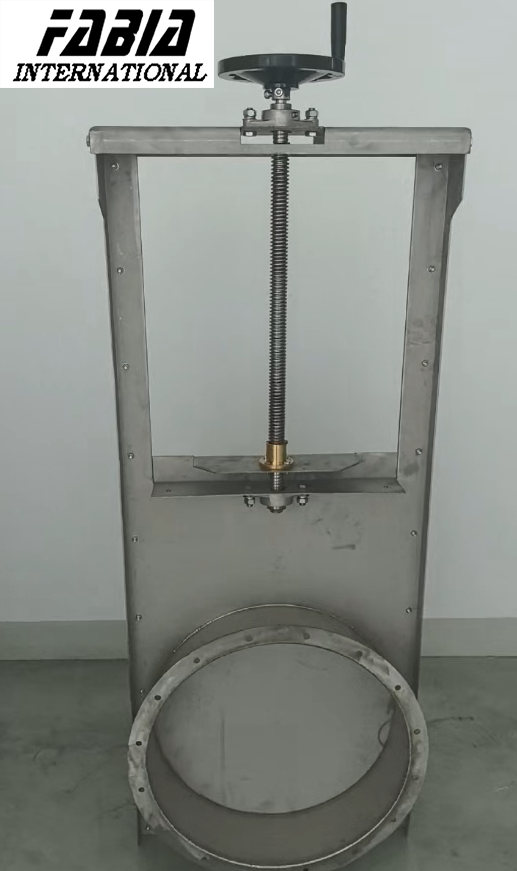

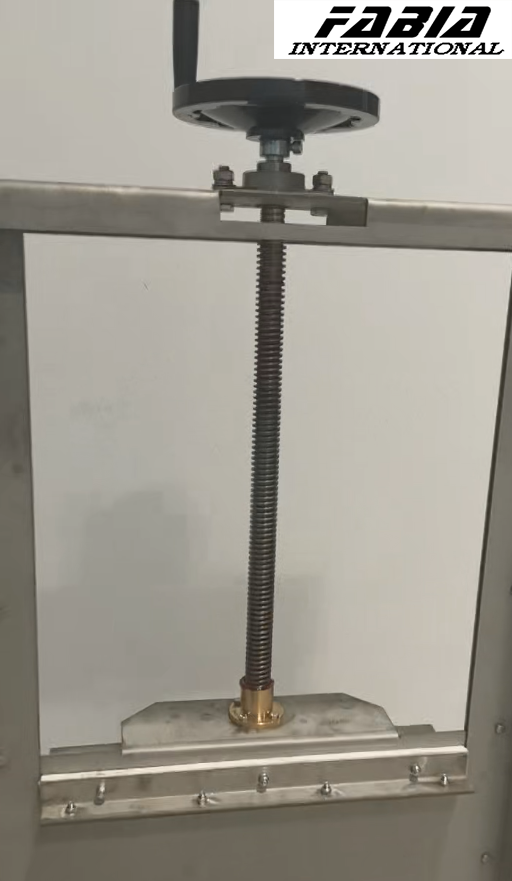

4. ‌क्रियाशील तंत्र‌
   से बना हैवाल्व का तनाऔर ऑपरेटिंग घटकों (मैनुअल, इलेक्ट्रिक, या हाइड्रोलिक) । स्टेम प्लग प्लेट को लंबवत या ढलान पर ले जाने के लिए बल प्रेषित करता है। हाइड्रोलिक संचालितउच्च तापमान के धुआं गैस वातावरण के लिए उपयुक्त है, जो अधिक जोर प्रदान करता है।

‌कार्य सिद्धांत‌
प्लग वाल्व प्लग प्लेट के रैखिक विस्थापन के माध्यम से मध्यम प्रवाह को नियंत्रित करता हैः

• ‌खुला राज्य: संचालित तंत्र प्लग प्लेट उठाता है, निर्बाध मध्यम प्रवाह के लिए अपने उद्घाटन को पाइप छेद के साथ संरेखित करना।
• ‌बंद राज्यप्लग प्लेटकम करता है, पाइप के साथ अपने उद्घाटन गलत संरेखण।सीट पर कसकर दबाता है, मध्यम प्रवाह को काटता है।
  ‌झुका प्लग वाल्वअतिरिक्त रूप से उपयोग कर सकते हैंसील वायु प्रणालीऑपरेशन के दौरान संचित सामग्री को साफ करने के लिए, दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए।

वर्गीकरण और विशेषताएं
