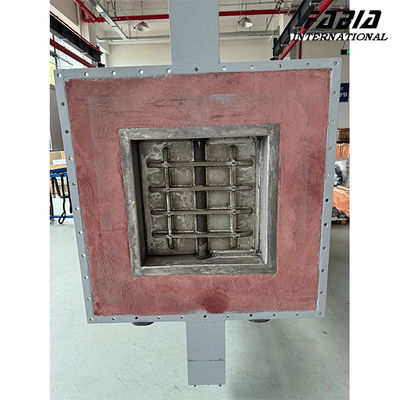

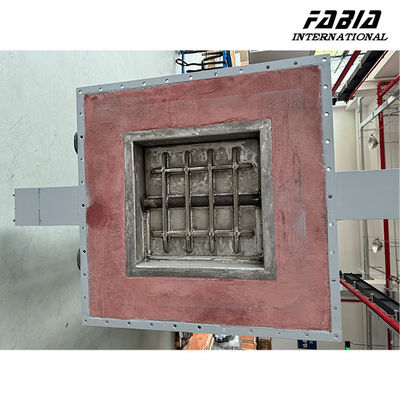

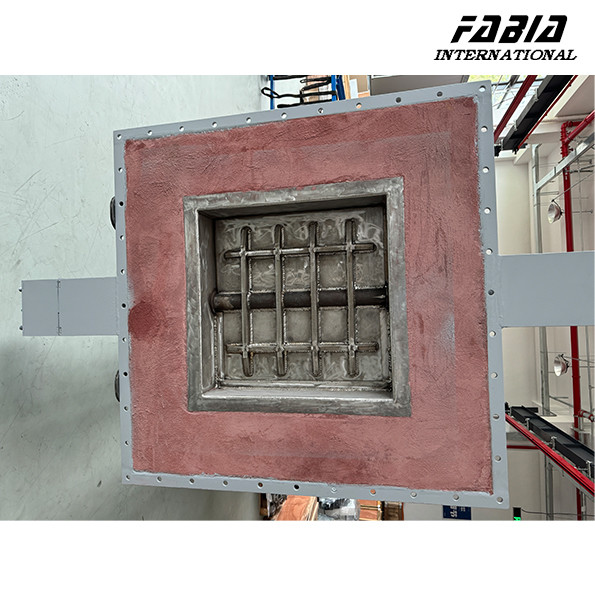

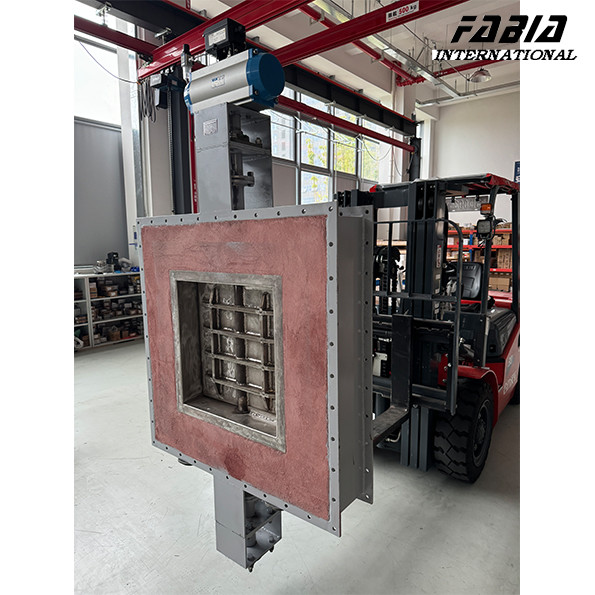

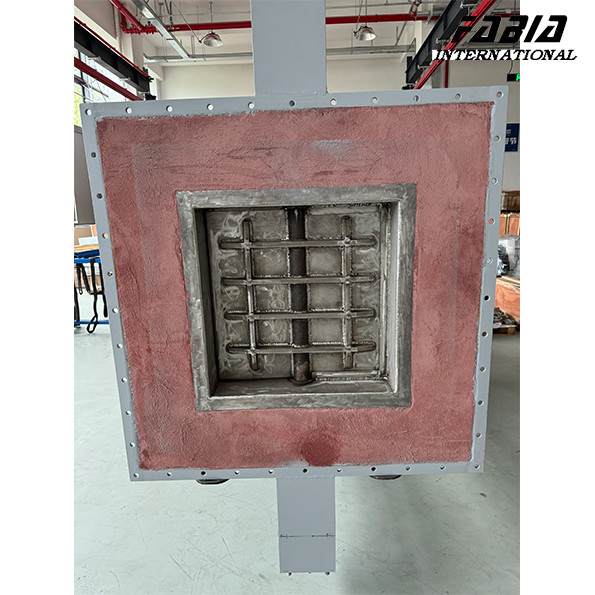

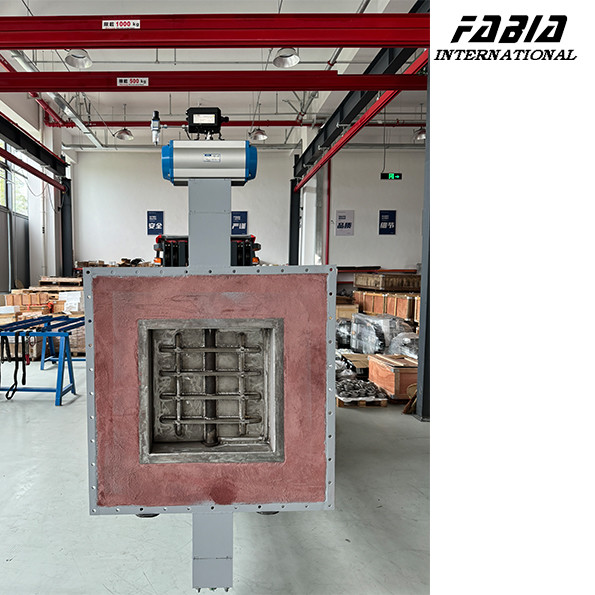

अल्ट्रा-उच्च तापमान कार्बन स्टील वायवीय तितली वाल्व डालने वाल्व

अल्ट्रा-उच्च तापमान कार्बन स्टील वायवीय तितली वाल्व डालने वाल्व

1विवरण:

उच्च तापमान के तितली वाल्व का कार्य सिद्धांत:
उच्च तापमान धुआं गैस तितली वाल्व शरीर स्टील प्लेट और फोर्जिंग फ्लैंज द्वारा वेल्डेड है।

स्टेम एक अभिन्न फोर्जिंग संरचना है, जो एक बाहरी असर सीट द्वारा समर्थित है और डिस्क को घुमाने के लिए दो-अंत पिन कनेक्शन द्वारा संचालित है।

दो अर्ध-गोल सीटों को आगे और पीछे से बिखरा हुआ है, और सममित रूप से वितरित और वाल्व डिस्क के साथ संयुक्त हैं।

वाल्व डिस्क की सममित एवं सुव्यवस्थित संरचना से वाल्व का प्रवाह अच्छा होता है।

उच्च विश्वसनीयता वाले वाल्व स्टेम पैकिंग सीलिंग सिस्टम में तीन पैकिंग सील, अतिरिक्त सीलेंट और शुद्धिकरण माध्यमिक सहायक सील शामिल हैं।

प्रसंस्करण प्रौद्योगिकीः

उत्प्रेरक क्रैकिंग इकाई के धुआं गैस वसूली प्रणाली के लिए उच्च तापमान धुआं गैस तितली वाल्व का उपयोग किया जाता है, उपकरण का सामान्य संचालन तापमान 680 °C है,उच्च निरंतर उपयोग तापमान 720 °C है, उच्च तापमान 800 °C है, और उत्प्रेरक कणों वाले पुनर्नवीनीकरण धुआं गैस माध्यम को ले जाया जाता है। वाल्व पर माध्यम के मजबूत क्षरण के कारण।

क्षरण और पतला होने के कारण वाल्व शरीर की दीवार की मोटाई में विफलता को रोकने के लिए, वाल्व शरीर में कठिन मिश्र धातु का बड़ा क्षेत्र विकृति और दरार के लिए प्रवण है,और सतह वेल्डिंग मुश्किल हैचूंकि सिस्टम का तापमान उच्च होता है, इसलिए धातु सामग्री के यांत्रिक गुण उच्च तापमान पर तेजी से घटते हैं, और वाल्व को उच्च तापमान प्रतिरोध के लिए चुना जाना चाहिए।

2विनिर्देश:

3विशेषताएं:

• संरचनात्मक डिजाइन और सामग्री। मध्यम रेखा प्लेट और छोटी संरचना प्लेट की नई संरचना वेल्डेड है, जो कॉम्पैक्ट, हल्के और स्थापित करने और बनाए रखने में आसान है। इसके अलावा,इसकी संरचना सरल है, कोई कनेक्टिंग रॉड, बोल्ट और अन्य आंतरिक चलती भागों, विश्वसनीयता और सेवा जीवन में सुधार।
• सीलिंग प्रदर्शन. हार्ड और सॉफ्ट सील मॉडल दोनों ही एक विश्वसनीय दो तरफा सील प्रदान करते हैं। हार्ड सील तितली वाल्व के तितली प्लेट का बाहरी सर्कल एक गोलाकार आकार अपनाता है,जो सीलिंग प्रदर्शन को और बढ़ाता है और उच्च दबाव के उद्घाटन और बंद होने में शून्य रिसाव बनाए रख सकता है,000 बार.
• संचालन और प्रवाह विशेषताएं। संचालित करने में आसान, 90 ° मोड़ को जल्दी से खोला या बंद किया जा सकता है। प्रवाह विशेषताएं सीधी होती हैं, और समायोजन प्रदर्शन अच्छा होता है।तितली प्लेट उपयोगकर्ता की आवश्यकताओं के अनुसार कोटिंग के साथ छिड़का जा सकता है, जैसे नायलॉन या पॉलीटेट्राफ्लोरोएथिलीन, विभिन्न कार्य आवश्यकताओं के अनुकूल।
• स्थापना और उपयुक्तता. आनुपातिक नियंत्रण धुआं गैस तितली वाल्व अलग करने और बनाए रखने के लिए आसान है. कई स्टेशनों में स्थापित किया जा सकता है, मीडिया के प्रवाह से प्रभावित नहीं है,किसी भी स्थिति में स्थापित किया जा सकता है.
• ये विशेषताएं उच्च तापमान धुआं गैस तितली वाल्व के वायवीय आनुपातिक नियंत्रण को विभिन्न औद्योगिक क्षेत्रों के लिए उपयुक्त बनाती हैं,विशेष रूप से कठोर कार्य वातावरण (जैसे उच्च तापमान) के लिए सटीक नियंत्रण और प्रतिक्रिया की आवश्यकता में।, संक्षारक मीडिया) ।
• उच्च तापमान धुआं गैस तितली वाल्व के वायवीय आनुपातिक नियंत्रण का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जिसमें मुख्य रूप से शामिल हैंः
• धातुकर्म: उच्च तापमान गैस पाइपलाइनों में, उच्च तापमान गैस माध्यम प्रवाह समायोजन या काटने उपकरण के रूप में उपयोग किया जाता है।
• निर्माण सामग्रीः औद्योगिक भट्टियों, बॉयलरों और अन्य उपकरणों के धुआं गैस उपचार में, प्रभावी रूप से गैस परिवहन और वेंटिलेशन करें।
• रासायनिकः नियंत्रण वाल्व के रूप में प्रयोग किया जाता है, इसका उपयोग विभिन्न प्रदर्शन उपकरणों को बनाने के लिए विभिन्न एक्ट्यूएटरों के साथ किया जा सकता है।
• बिजली स्टेशन: उच्च तापमान वाले गैस पाइपलाइनों में एक विनियमन या कट-ऑफ डिवाइस के रूप में उपयोग किया जाता है।
• ग्लास: उच्च तापमान वाले गैस माध्यमों के प्रवाह को विनियमित करने या काटने के लिए प्रयोग किया जाता है।
• सल्फर एसिड उच्च तापमान सहायक लाइनः और पिघलने, उच्च भट्ठी वायु वितरण में पेट्रोकेमिकल प्रणाली, नियंत्रण वाल्व के रूप में बॉयलर पाइपलाइन।
• पेट्रोकेमिकल, सीमेंट और अन्य उद्योगः उच्च तापमान और उच्च दबाव वाले गैस माध्यमों के प्रवाह को नियंत्रित करें।
• इन वाल्वों को उच्च तापमान का सामना करने के लिए डिज़ाइन किया गया है, उनका संचालन करना आसान है, उपयोग करने में विश्वसनीय है, और प्रोग्राम नियंत्रण और रिमोट कंट्रोल की जरूरतों को पूरा कर सकते हैं।
